10月14日，国家广播电视总局正式批准《机顶盒通用遥控技术要求和测量方法》《4K超高清晰度插入式微型机顶盒技术要求和测量方法》《有线电视单向网关技术要求和测量方法》《有线电视单向网关与4K超高清晰度插入式微型机顶盒的交互协议规范》四项标准文件为广播电视和网络视听推荐性行业标准，并对外发布及实施（10月14日起）。
据DVBCN的大体梳理，四份文件聚焦于机顶盒和电视机一体化及同一遥控器等问题，也是对广播电视“双治理”工作的阶段性成果展现，这也是笔者印象中广电部门的首次涉及的可插入式微型机顶盒及通用遥控等行标发布。

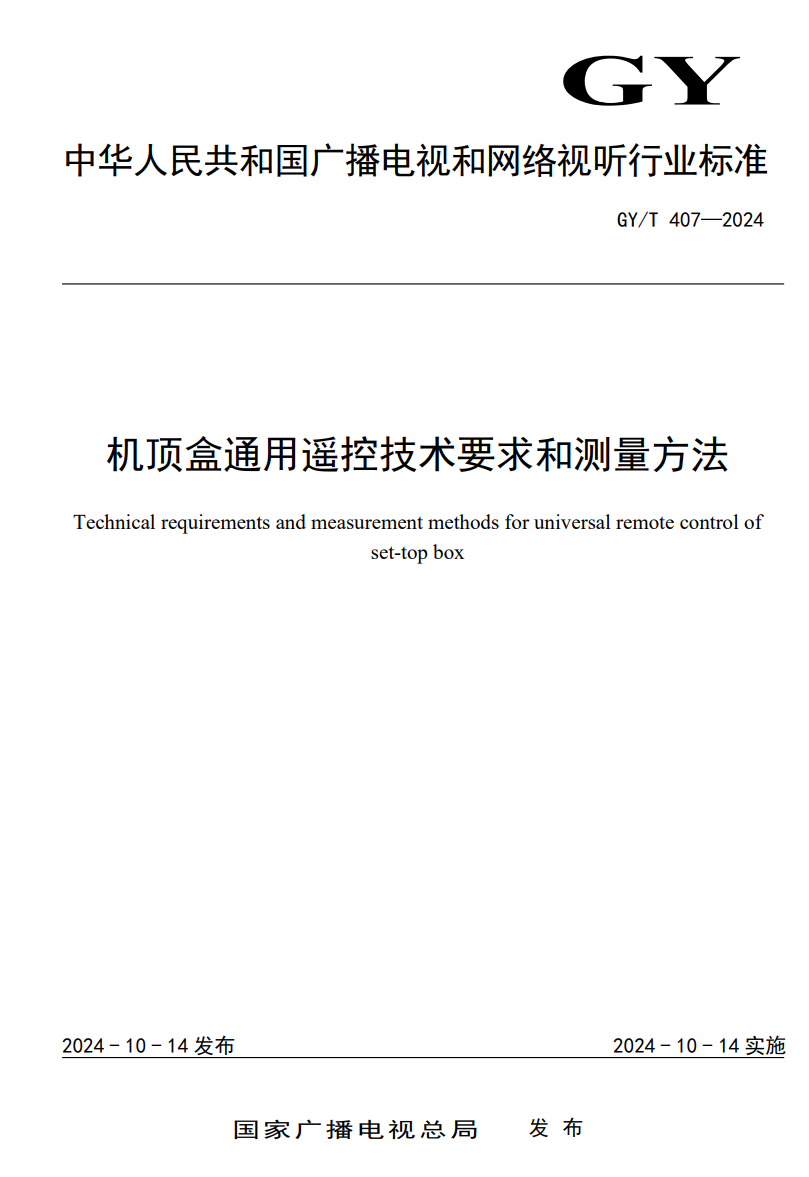

《机顶盒通用遥控技术要求和测量方法》
该文件规定了机顶盒配发的三模通用遥控器和机顶盒遥控方面的技术要求和测量方法，适用于机顶盒配发的三模通用遥控器和机顶盒的开发、生产、应用和测量。
三模通用遥控器，即采用红外、蓝牙和星闪无线技术，同时具备控制电视机和机顶盒能力的遥控器。通用遥控目标，可被三模通用遥控器控制的机顶盒和电视机。
按键功能方面，三模通用遥控器应支持电视机和机顶盒的同时控制。应支持“双红外”“双星闪”“蓝牙+星闪”“红外+蓝牙”“红外+星闪”控制方式组合，可支持“双蓝牙”控制方式组合。
对机顶盒要求方面，机顶盒应至少支持基于红外、蓝牙、星闪的3种遥控方式之一。机顶盒开机方式有以下四种，其中插入式微型机顶盒应支持开机方式a)，宜至少支持 b)、c)、d)三种开机方式之一；其他机顶盒宜支持开机方式 a),应至少支持 b)、c)、d)三种开机方式之一。
a) 接入电源后开机。
b) 接收三模通用遥控器发送的红外指令开机。
c) 机顶盒待机时具备建立蓝牙或星闪连接能力，三模通用遥控器回连后，机顶盒接收三模通用遥控器发送的蓝牙或星闪指令开机。
d) 机顶盒待机时不具备建立蓝牙或星闪连接能力，接收三模通用遥控器发送的唤醒广播，建立连接后开机。
《4K超高清晰度插入式微型机顶盒技术要求和测量方法》
该文件规定了4K超高清晰度插入式微型机顶盒的技术要求和测量方法，适用于IP化使用场景下4K超高清晰度插入式微型机顶盒的设计、生产和测量。

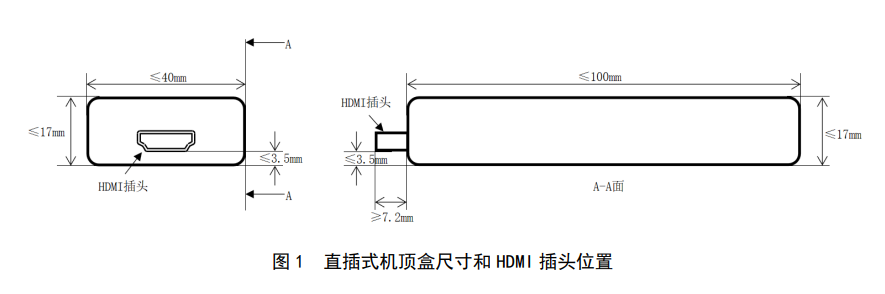

机顶盒的体积应不超过75cm（立方），高度宜不超过17mm，重量宜不超过80g，应保证HDMI接口安装稳定性。直插式机顶盒的长度宜不超过100mm，宽度宜不超过40mm，HDMI插头的位置宜符合图1的规定。非直插式机顶盒底面积宜不超过50cm2，其中方形机顶盒长宽宜不超过70mm，圆形机顶盒直径宜不超过75mm。（注：直插式机顶盒指HDMI插头直接装配在主体电路板上的插入式微型机顶盒。）
主芯片应采用四核及以上CPU，主频应不小于1.5GHz，或处理能力达到13000DMIPS及以上。应支持国密算法（SM2算法、SM3算法、SM4算法）和通用国际算法（AES算法、RSA算法、SHA算法），宜支持基于国密的硬件级别DRM，宜支持DCAS。RAM容量应不小于2G Byte，规格应为DDR4或LPDDR4及以上。
网络接口应支持有线输入或无线输入，开机应默认启用IPv6。有线输入应具备1个以太网RJ45接口，或应具备USB转RJ45接口的转换器，提供以太网接入能力，传输速率应不低于100Mbps。无线输入应具备Wi-Fi模块，应支持以客户端模式接入无线AP，应支持2.4GHz和5GHz无线数据传输，2.4GHz模式下传输速率应不低于85Mbps，5GHz模式下传输速率应不低于350Mbps。
应至少具备1个 USB接口，应支持USB2.0或以上版本协议，并满足机顶盒工作要求。当与有线电视单向网关对接时，应支持通过USB接口从有线电视单向网关接收直播节目。应具备1个HDMI Type-A接口，应支持HDMI2.0或以上版本协议。应能响应通过HDMI接口向机顶盒发出的开关机指令。
应具备蓝牙或星闪模块，蓝牙模块应支持Bluetooth5.0或以上版本协议，星闪模块应支持星闪1.0或以上版本协议。支持星闪时，应同时兼容蓝牙Bluetooth5.0或以上版本协议。
应具备收视高清晰度和4K超高清晰度数字电视节目的能力。应支持通过以太网RJ45接口或USB接口接收直播节目。应具备在线升级操作系统软件和应用软件的能力，支持前端下发的升级策略管理功能。可支持本地升级操作系统软件。应支持通过语音遥控器进行语音交互。
应具备触发并接收应急广播消息的能力。机顶盒本身产生的同一节目音频和视频时间差应为20ms～-60ms。
开机时间方面，从加电到出现第一个开机画面的时间应不超过5s，从加电到出现直播画面和声音的时间应不超过35s。
《有线电视单向网关技术要求和测量方法》
该本文件规定了有线电视单向网关的技术要求和测量方法，适用于有线电视单向网关的设计、生产和测量。
根据说明，有线电视单向网关是一种将符合 GY/T 170—2001 规定的有线数字电视广播信号转换为IP信号进行传输的有线电视网络末端设备，基本功能包括设备发现、有线数字电视广播信号处理、数据封装与分发、升级、设备管理、TS再加密等。网关分为内嵌式和外置式两种设备形态。
有线数字电视广播信号处理功能方面，应支持对码率不低于38Mbps的码流进行解调、解复用。当网关具备智能卡接口或主芯片具备高级安全芯片能力时，应支持对加扰流的解扰功能。
应支持IPv4和IPv6，默认开启IPv6功能。应支持静态配置和动态获取IP地址。

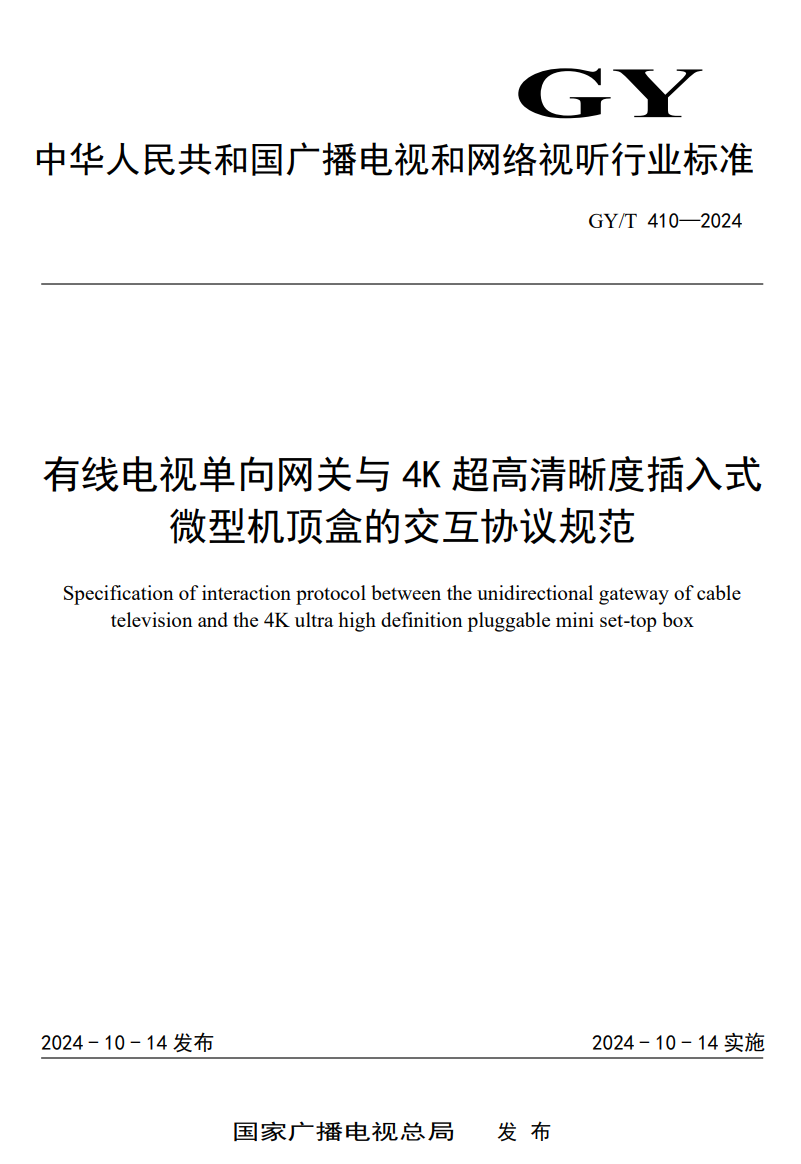

《有线电视单向网关与4K超高清晰度插入式微型机顶盒的交互协议规范》
该文件规定了有线电视单向网关与4K超高清晰度插入式微型机顶盒应用软件之间的交互协议，适用于有线电视单向网关及其连接的客户端的应用软件的开发、联调与测试。
通则中指出，在采用HFC网络以数字电视广播方式传输直播业务的有线电视网络中，插入式微型机顶盒和有线电视单向网关配合使用，可以替代传统机顶盒，接收以广播方式传输的有线电视直播节目。
网关接收以数字电视广播方式传输的有线电视节目，将这些节目以IP方式传送给机顶盒。机顶盒接收来自网关以IP方式传输的节目内容，进行解码播放。
在功能上，网关实现对广播信号的接收、解调、解复用和解扰（可选）功能，机顶盒实现有线电视PSI/SI的解析及频道节目信息的显示与处理，并实现节目信号的解码与显示等功能。机顶盒与网关配合实现CA。
机顶盒与网关的物理接口包括以太网接口和USB接口两种，应至少支持其中一种。物理接口决定了网关和机顶盒之间的设备发现机制，同时决定了协议和数据报文的传输格式。网关和机顶盒之间的USB口应采用USB2.0协议中规定的High-speed模式或USB2.0以上协议。
该文件指出，机顶盒与网关之间通过协议交互，实现的功能主要包括设备发现、节目搜索、清流节目播放、加扰节目播放、网关设备管理、网关信息查询、事件信息发送和安全机制八类。
1）设备发现指在同一局域网内机顶盒与网关之间建立连接的过程。机顶盒和网关都应支持设备发现功能。设备发现协议取决于两者之间的物理接口。
2）节目搜索功能指通过频道节目的搜索，获取完整的频道列表数据。节目搜索为可选功能。在进行节目搜索时，机顶盒调用网关提供的服务接口，实现资源申请、频点锁定、PSI/SI表数据过滤的PID设置。网关根据机顶盒设置的PID过滤出PSI/SI表数据并发送给机顶盒，机顶盒接收并解析后生成频道列表数据。机顶盒通过节目搜索获取频道列表数据并进行保存，为后续的直播频道播放做好准备。
3）机顶盒通过与网关交互实现清流频道节目的播放。机顶盒通过读取节目搜索保存的频道列表数据获得相应的频道节目信息，之后调用网关提供的服务接口，实现资源申请、频点的锁频、音视频数据过滤的PID设置。网关根据机顶盒设置的PID过滤出清流频道节目的音视频TS数据并发送给机顶盒进行播放。
4）机顶盒通过与网关交互实现加扰频道节目的播放，两者之间的交互流程取决于CA实现方式。
5）机顶盒与网关交互实现对网关的管理和控制。网关应对外提供可管理配置的能力，具体功能包括系统重启、恢复出厂设置、网关升级、加载CA程序、启用/停用无卡CA以及与安全通信模式有关的参数设置等。
6）机顶盒与网关交互实现对网关进行信息查询。网关应对外提供信息查询能力，包括网关的IP地址和MAC地址、设备简要信息（如设备ID等）、资源信息（如调谐器数量等）、CA相关信息、故障信息以及安全通信模式相关信息等。机顶盒基于查询到的网关信息，确定对调用网关接口时的请求参数以及是否采用安全通信模式。
7）网关设备对外主动发送消息，用于向机顶盒报告网关的状态信息，包括锁频状态、智能卡状态、故障信息和系统升级等信息。
8）安全功能分为用于控制终端接入的设备认证功能、用于接口访问的安全通信模式和用于视频流数据传输安全的TS再加密功能，均为必选功能。机顶盒为安全功能的发起方。
